Quelles sont les principales fonctions des équipements d’emballage flexibles ?

Cinq fonctions essentielles des équipements d'emballage flexibles

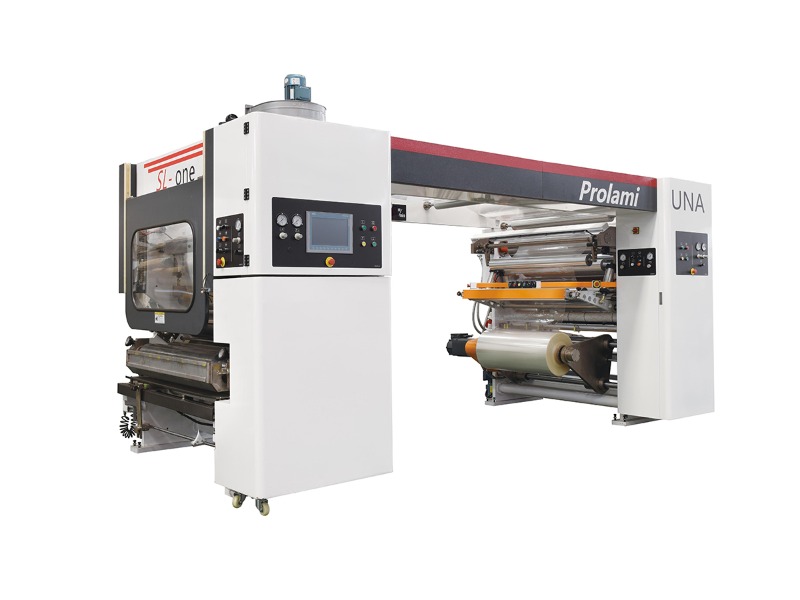

Équipement d'emballage flexible est conçu pour convertir des films en rouleaux, des laminés ou des pochettes en emballages finis à grande vitesse et avec précision. Les cinq fonctions principales sont : la manipulation du film et le contrôle de la tension, le formage et le remplissage, le scellage (chaleur/froid), la découpe et la perforation, et les processus auxiliaires (impression, codage, inspection). Ces opérations intégrées permettent la production de sachets verticaux, de sachets coussins, de sachets à quatre soudures, etc., ce qui a un impact direct sur l'efficacité de la ligne, les économies de matériaux et la durée de conservation des produits. Les machines d'emballage flexible modernes atteignent jusqu'à 300 cycles par minute tout en maintenant l'intégrité du joint en dessous de 0,5 % de taux de défaillance, démontrant la nature critique de chaque fonction.

Sans une exécution robuste de ces fonctions, les lignes d’emballage flexibles souffrent de froissements, de désalignements, de fuites et d’un gaspillage excessif de matériaux. Comprendre chaque rôle fonctionnel permet aux fabricants de dépanner, d'optimiser la vitesse et de sélectionner des équipements adaptés à des types de produits spécifiques, des collations granulées aux détergents liquides.

Déroulement du film et contrôle de la tension : base pour un emballage sans défaut

La fonction consiste à dérouler le film flexible d'un rouleau tout en maintenant une tension constante. Un contrôle précis de la tension empêche l'étirement, le froissement ou un mauvais enregistrement. L'équipement utilise des cellules de pesée, des rouleaux danseurs et des supports de déroulement servocommandés pour réguler la tension à l'intérieur. ±2 N/m tolérance. Sans une bonne gestion, jusqu'à 3 à 5 % du film peut être gaspillé en raison du télescopage ou des cassures.

Sous-fonctions clés dans la manipulation des films

• Capacité d'épissage : L'épissage automatique ou manuel permet un fonctionnement continu sans arrêt, réduisant ainsi les temps d'arrêt jusqu'à 70 %.
• Systèmes de guidage de bord : Des capteurs photoélectriques ou ultrasoniques maintiennent le film aligné, garantissant une impression et un scellage précis à ± 0,5 mm.
• Nettoyage du Web : Élimine la poussière et les charges statiques, essentielles pour les films à haute barrière utilisés dans les applications médicales ou alimentaires.

L'équipement avancé intègre des boucles de rétroaction de tension en temps réel ; par exemple, lors du conditionnement de poudres légères, des réglages de tension plus faibles ( 8-12N ) empêchent la déformation, tandis que les stratifiés plus lourds nécessitent >25N. Le résultat est un flux constant de matériaux dans la section de formage, affectant directement la qualité du joint et l’apparence de l’emballage.

Formage et remplissage : création de la géométrie des emballages et dosage du produit

Cette fonction transforme le film plat en une forme d'emballage tridimensionnelle (par exemple, un sac oreiller, une pochette à soufflet) tout en déposant simultanément le produit. Les équipements d'emballage flexibles y parviennent via des colliers de formage (pour le form fill seal vertical – VFFS) ou des ouvre-sachets préfabriqués (pour HFFS horizontaux). La précision du formage détermine la cohérence du volume de remplissage : les systèmes avancés peuvent atteindre une variation du poids de remplissage de ≤ ±0,5 % pour les produits à écoulement libre.

Deux configurations principales pour le formage et le remplissage

• Scellé de remplissage vertical (VFFS) : Le film est tiré sur un tube de formage ; les joints verticaux créent un tube, le produit tombe par gravité, les joints croisés ferment le haut et le bas. Idéal pour les granulés, les poudres, les liquides et les solides jusqu'à une taille de particules de 50 mm.
• Scellé de remplissage de formulaire horizontal (HFFS) : Le film se déroule horizontalement ; le produit est placé sur la bande inférieure ; toile supérieure scellée dessus. Utilisé pour les dispositifs médicaux, les snack-bars ou les formes irrégulières plus grandes.

Les systèmes de remplissage varient selon le produit : gobelets volumétriques (pour produits secs, précision ±1 %), peseuses multi-têtes (haute vitesse, jusqu'à 120 pesées/min) ou remplisseuses de liquides à piston (fluides visqueux, précision ±0,3 ml). La flexibilité de l'équipement permet ici des changements en 10 à 15 minutes, s'adaptant à des largeurs de sacs de 50 mm à 400 mm. Sans contrôle précis du remplissage, les cadeaux peuvent coûter plus de 100 000 $ par an à un producteur de taille moyenne en surremplissage.

Systèmes d’étanchéité : chaleur, ultrasons ou froid – l’intégrité avant tout

L’étanchéité est sans doute la fonction essentielle, car elle crée des fermetures hermétiques qui protègent le contenu de l’humidité, de l’oxygène et des contaminants. Les équipements d'emballage flexibles utilisent des mâchoires (plates, dentelées ou moletées) et des technologies de scellage : thermoscellage par impulsion (cycle de 0,2 à 1,5 s), chaleur constante (pour une vitesse élevée, jusqu'à 300 sacs/min), scellage par ultrasons (pour les zones sujettes à la contamination) et scellage à froid (adhésifs sensibles à la pression pour produits sensibles à la chaleur). La résistance du joint doit dépasser 30 N/15 mm de largeur pour les applications de barrière.

Paramètres affectant l'intégrité du joint

• Précision du contrôle de la température : Les contrôleurs PID maintiennent ± 1°C pour éviter les brûlures ou les joints faibles. Pour les films polyéthylène, plage 120-140°C.
• Temps de séjour et pression : Typiquement 0,2 à 0,8 seconde à une pression de 2 à 4 bars. Les machines à grande vitesse utilisent des mâchoires servocommandées pour raccourcir la course sans compromettre la résistance.
• Partie refroidissement : Les barres de refroidissement post-scellage fixent le joint avant que la déformation du film ne se produise, en particulier pour les stratifiés avec une feuille d'aluminium.

Les données montrent que 85 % des défaillances des emballages flexibles proviennent de défauts d’étanchéité (trous d’épingle, fusion incomplète ou contamination). L'équipement moderne comprend une inspection des scellés en temps réel à l'aide de testeurs d'imagerie thermique ou de fuite d'air, rejetant les sachets défectueux en ligne avec des taux de rejet < 0,1 %.

Découpe et perforation : définition d'emballages individuels et de fonctionnalités d'ouverture facile

Une fois scellée, la bande continue doit être séparée en emballages individuels. Les mécanismes de coupe comprennent des lames rotatives, des couteaux à guillotine ou des couteaux laser (pour des coupes ultra-propres sans contact). Paramètres de performance : précision de coupe ±0,5 mm, répétabilité de plus de 2 millions de cycles sans changement de lame. Les fonctions de perforation ajoutent du confort au consommateur : encoches de déchirure, perforations en ligne pour une ouverture facile ou micro-perforations pour la respiration du produit (par exemple, produits frais).

• Fraises rotatives : Courant dans les VFFS à grande vitesse (200 sacs/min) utilisant des lames en acier trempé à géométrie auto-affûtante.
• Découpe laser : Produit des bords hermétiquement scellés sans poussière ; idéal pour les emballages pharmaceutiques en salle blanche, fonctionnant avec des lasers CO₂ de 150 W.
• Roues perforantes : Profondeur réglable pour une résistance à la déchirure contrôlée — par exemple, un taux de perforation de 30 % permet une ouverture facile tout en maintenant la barrière.

Les équipements avec modules de perforation intégrés créent des trous de suspension ou des fentes euro pour les présentoirs de vente au détail. Le maintien de la qualité de coupe réduit les rebuts jusqu'à 40 % par rapport aux opérations avec des lames usées, ce qui a un impact direct sur l'OEE (Efficacité globale de l'équipement).

Fonctions auxiliaires et intégrées : impression, codage et inspection

Les lignes d’emballage flexibles modernes ne sont pas isolées ; ils intègrent des fonctions secondaires qui ajoutent de la valeur et de la conformité. Ceux-ci incluent l'impression en ligne (codes de date/lot, codes QR), les applicateurs d'étiquettes et l'inspection visuelle. Plus de 90 % des emballages flexibles nécessitent l'impression de données variables à des fins de traçabilité ou de conformité réglementaire (FDA, réglementations européennes).

Fonctions auxiliaires critiques avec données de performances

Ces modules auxiliaires sont souvent intégrés dans la même plate-forme de contrôle (PLC/IHM) que les principales fonctions d'emballage, permettant un enregistrement centralisé des données et des changements basés sur des recettes. Par exemple, une ligne de snacks imprime simultanément les dates de péremption, vérifie l'intégrité du joint et rejette les sachets de poids insuffisant à des vitesses allant jusqu'à 180 sacs/min sans intervention humaine. En intégrant ces capacités, les équipements d’emballage flexible réduisent les reprises en moyenne de 25 à 35 % par an.

Efficacité et économies de matériaux : comment les fonctions réduisent le coût total de possession

Lorsque toutes les fonctions fonctionnent en harmonie, l’impact économique est substantiel. Les données des lignes d'emballage indiquent que les équipements d'emballage flexibles optimisés permettent d'économiser 3 à 8 % de matériaux grâce à une réduction des déchets de film et à une meilleure gestion de la largeur des soudures. De plus, une disponibilité plus élevée de la machine (objectif > 95 % OEE) provient des axes servocommandés et des mâchoires de scellage à changement rapide.

• Exemple de réduction des déchets : Le contrôle précis de la tension et le guidage des bords réduisent les chutes de film de 5 % à moins de 1,5 %.
• Efficacité énergétique : Les systèmes d'étanchéité modernes utilisent un chauffage par impulsion qui consomme jusqu'à 60% d'énergie en moins par rapport aux barres à chaleur constante.
• Efficacité du changement : Les colliers de formage modulaires et les mâchoires de scellage à dégagement rapide permettent un changement de format en moins de 10 minutes (les systèmes traditionnels nécessitaient 45 minutes).

De plus, le test d'étanchéité intégré en tant que fonction auxiliaire évite les rappels : un seul rappel en raison de joints défectueux coûte en moyenne 10 millions de dollars dans l'industrie alimentaire. L’équipement qui effectue une inspection en ligne élimine ce risque. Par conséquent, les fonctions principales s’étendent au-delà du mouvement mécanique : elles déterminent directement la rentabilité et la protection de la marque.

Conclusion – Aligner les fonctions avec les objectifs de production

Les principales fonctions des équipements d’emballage flexible – manipulation du film, formage/remplissage, scellage, découpe/perforation et processus auxiliaires – sont interdépendantes. Une faiblesse dans une fonction compromet le rendement et la qualité globale. Pour les fabricants, donner la priorité aux équipements dotés d'un contrôle de tension en boucle fermée, d'un scellement servocommandé avec surveillance thermique et d'une inspection par vision intégrée offre systématiquement un rendement au premier passage plus élevé (généralement 97 à 99 %).

Compte tenu de la tendance actuelle des emballages vers des matériaux durables (PE mono-matériau, films compostables), les équipements d'emballage flexibles doivent adapter leurs fonctions pour gérer des substrats plus fins et sensibles à la chaleur. Un équipement avec une modulation de température précise (précision de ±0,5°C) et un contrôle de tension à faible inertie devient essentiel. Par conséquent, lors de l’évaluation des équipements d’emballage flexible, les responsables de production doivent évaluer la capacité de chaque fonction principale à fonctionner à la vitesse cible avec un minimum de défauts.

L'essentiel : L'équipement d'emballage flexible n'est pas seulement un ensemble de moteurs et de radiateurs ; il s'agit d'un système de précision dans lequel les fonctions de manipulation, de formage, de remplissage, de scellage, de découpe et d'inspection du film doivent fonctionner de manière synchrone pour atteindre le coût par emballage de qualité.
